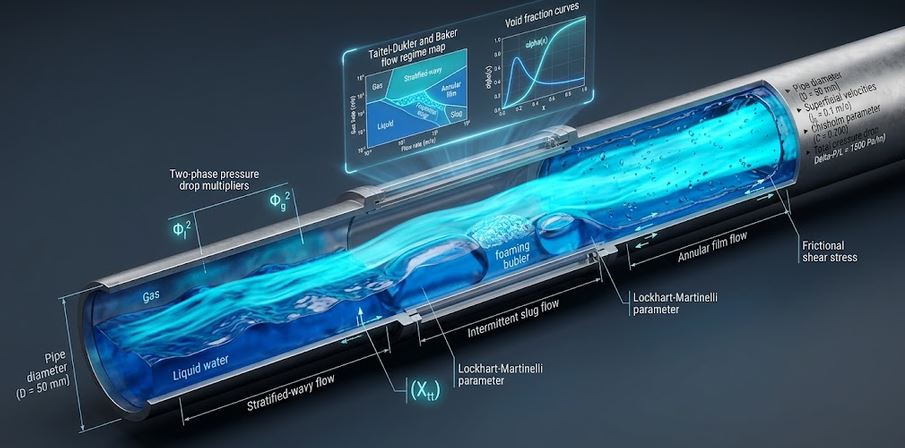

🌊 Two-Phase Flow Patterns & Lockhart-Martinelli
Calculate two-phase liquid-gas pressure drop using Lockhart-Martinelli parameter (X) and Chisholm multiplier (phi2), void fraction, liquid holdup, and Baker flow regimes.
⚡ Fortran 90 Engine
Double Precision (IEEE 754)
✓ ISO / ASME Validated
📊 Solver Telemetry
● ACTIVE
👁️ Consultations
38
⚡ Calculs faits
31
💾 Téléchargements
300
📦 Code Fortran
4.5 KB
📅 Mise en service
Jun 2026
⏱️ Latence
< 1 ms
🌊 Two-Phase Liquid-Gas Flow Patterns & Frictional Multiplier
Real-time visual simulation: Pipeline flow regime dynamics (Slug, Annular film, Bubbly, Stratified)📝 Configuration & Presets
♨️ Steam-Water Boiler (x = 0.20)
🛢️ Subsea Oil-Gas Slug (500m)
❄️ R134a DX Evaporator Tube
💨 Gas-Condensate Annular Film
Lockhart-Martinelli & Chisholm Formulation:
• Martinelli Parameter: X = √[ (dP/dL)L / (dP/dL)G ]
• Two-Phase Multiplier: ϕL² = 1 + C / X + 1 / X² (C = 20 for turbulent-turbulent)
• Two-Phase Frictional Drop: (dP/dL)tp = ϕL² · (dP/dL)L
• Void Fraction: α = 1 − εL (Butterworth holdup model).
• Martinelli Parameter: X = √[ (dP/dL)L / (dP/dL)G ]
• Two-Phase Multiplier: ϕL² = 1 + C / X + 1 / X² (C = 20 for turbulent-turbulent)
• Two-Phase Frictional Drop: (dP/dL)tp = ϕL² · (dP/dL)L
• Void Fraction: α = 1 − εL (Butterworth holdup model).
📊 Two-Phase Results
Configure inputs and click Compute to view results.
📘 Calculation Methodology & Two-Phase Flow Standards
Lockhart-Martinelli & Chisholm Correlation
Relates the two-phase frictional pressure drop to single-phase liquid flow via multiplier $\phi_L^2 = 1 + C/X + 1/X^2$. The Chisholm parameter $C$ accounts for turbulent/viscous phase interactions.
Flow Pattern Regimes (Baker / Taitel-Dukler)
Identifies slugging risks in subsea oil-gas tiebacks, dryout in steam boilers, and liquid droplet entrainment in evaporators as a function of vapor quality and superficial velocities.
Key Engineering Assumptions
- Separated two-phase flow formulation with empirical liquid holdup.
- Smooth or commercial pipe friction factors for liquid and gas streams.
- Applicable to oil-gas pipelines, refrigeration evaporators, and nuclear steam generators.
